MySQL进阶（一）MySQL架构

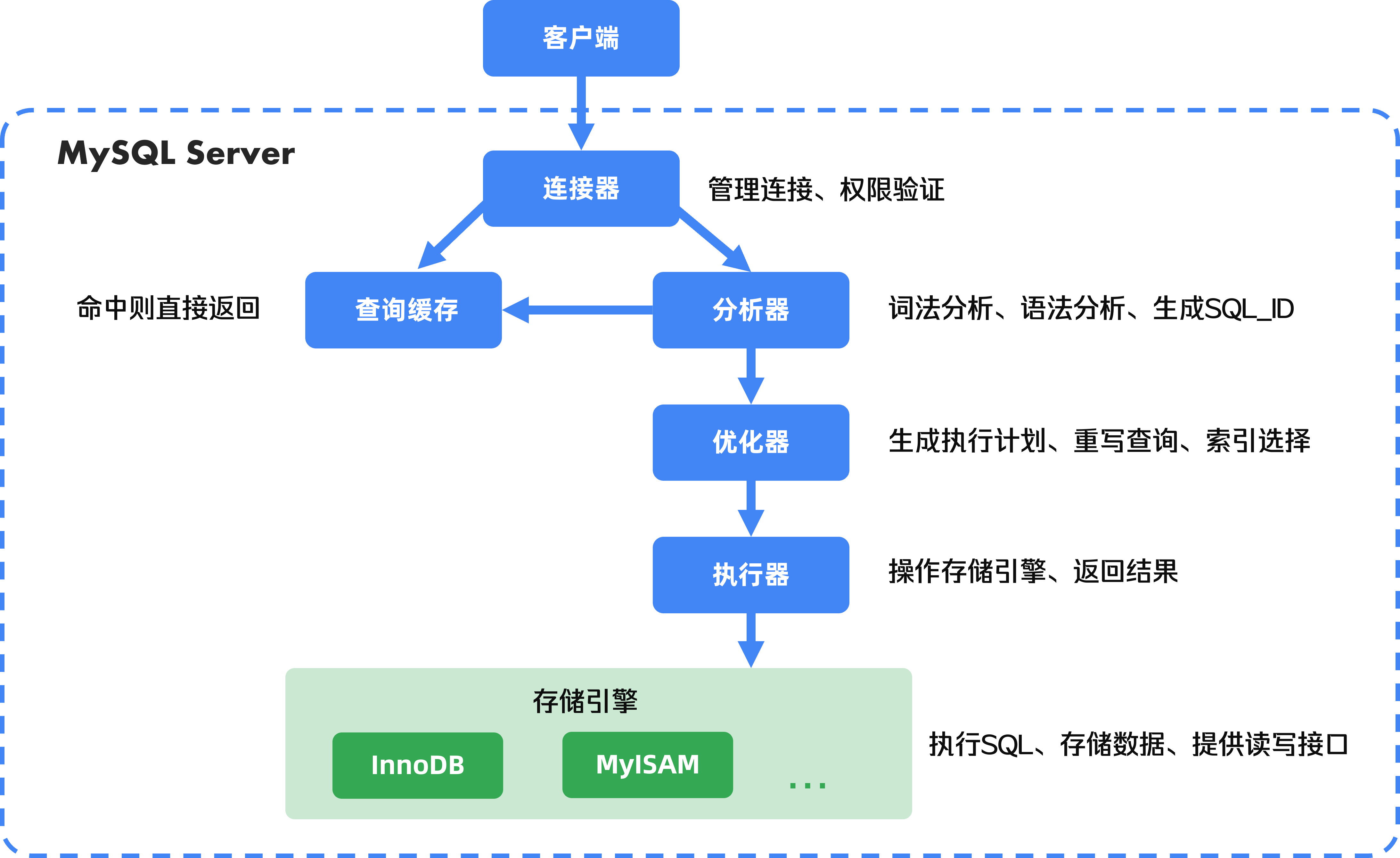

MySQL底层架构

MySQL包含一个Server层和一个存储逻辑层，大部分核心功能和内置函数、所有跨存储引擎的功能都在Server层实现。

存储引擎层负责数据存储和提取，支持InnoDB、MylSAM、Memory等多种存储引擎，目前默认用的是InnoDB，除非在创建表的时候通过engine=xxx来手动选择。后面如果没做特殊说明，都指的是InnoDB引擎。

查询SQL的执行过程

1. 连接器

我们都知道，在启动mysql server后，通过如下的mysql的连接命令进行连接： mysql -h ip -P port -u user -p

首先会和连接器打交道，连接器负责鉴权和建立连接。

和MySQL建立连接的方式是TCP/IP或者socket（取决于是连接远程服务器的MySQL还是本地的）

建立连接后，MySQL会检查权限表，查看该用户有没有权限连接到MySQL实例。验证通过之后会将用户的权限信息缓存起来，之后都基于缓存中的权限信息来执行sql。

连接后如果超过wait_timeout（默认是8小时）一直都没有操作，就会自动断开。下一次就要重连。

MySQL 服务支持的最大连接数由max_connections 参数控制，超过这个值，连接器就会拒绝接下来的连接请求

2. 查询缓存

把之前查询过的语句和结果通过k-v对的形式缓存在内存中，如果之后某次的查询在缓存中找到了，就直接返回。不过实际上这个功能并不好，只要表被更新了就会失效，而且还占缓存，除非是经常不更新的表，所以MySQL8.0直接删除了查询缓存。

3. 分析器

MySQL需要解析这条语句，先做词法分析，再做语法分析，从而理解这条语句的需求。属于编译原理的内容，这里就不细说。

如果遇到一些语法问题，就会在这里返回报错。

4. 预处理器

在分析好了SQL语句后，MySQL就了解了具体的需求，但是在实际执行之前还需要进入优化器进行优化。

在预处理阶段，首先检查SQL查询的表和字段是否存在，如果有*，就将*替换为所有的字段。

5. 优化器

优化器主要负责将 SQL 查询语句的执行方案确定下来，比如在表里面有多个索引的时候，优化器会基于查询成本的考虑，来决定选择使用哪个索引。或者比较复杂的查询语句，有多种查询的嵌套方式，优化器的作用就是选择一种最佳方案来执行，从而提高效率

6. 执行器

首先判断用户是否有权限使用这张表。最前面的连接器鉴权是判断是够能够连接MySQL实体，而这里是精确到表的权限。

然后根据对应表的引擎定义，使用存储引擎的接口执行查询，执行器是与存储引擎对接的。

列举以下三种场景，看执行器与存储引擎如何交互。

主键索引查询

如果是主键索引查询，比如：

1

select * from user where id = 1;

执行器首先调用 read_first_record 函数指针指向的函数，然后InnoDB定位符合条件的第一条记录
如果存在就会将记录返回给执行器，不存在就会报错
执行器拿到记录后判断记录是否符合所有查询条件，进行筛选
查询是while循环，下一次会指向一个永远返回-1的函数，跳出循环

全表扫描

没有索引，优化器选择ALL的方式

1

select * from user where name = 'engine';

执行器调用read_first_record 函数指针指向的函数，因为是all，这个函数会指向InnoDB全扫描接口。
执行器会判断这条记录的name是不是"engine"，如果是的话就会一条条发送给客户端。（实际一下全部返回是因为客户端会等待查询完成才会显示所有记录）
查询是while循环，下一次调用read_record指向的还是全扫描接口，存储引擎会扫描下一条记录。
不断重复，直到读取完

索引下推

索引下推可以将server层负责的索引条件筛选操作下放到存储引擎。

比如建立了(a, b)联合索引

1

select * from user where a > 20 and b = 10 and c = 1;

联合索引遇到范围查询，之后的会停止匹配，索引到a为止，b用不到联合索引。

如果不使用索引下推：

server层定位到满足a>20的第一条记录（因为有索引）
存储引擎将这条记录进行回表，查询完整的记录返回给server层
server层再判断是否b=10,c=1，然后依次遍历...

如果使用索引下推，判断b的过程就给了存储引擎

server层定位到满足a>20的第一条记录（因为有索引）
存储引擎不回表，而是先判断b=10是否成立，如果不成立就直接跳过，成立才回表
server层拿到数据后再判断其他的查询条件，比如这里是判断c=1。之后依次遍历。。

所以可以看到，索引下推可以减少很多回表操作，提高查询效率。

执行器会维护一个结果集，在查询的过程中如果查询到了符合要求的记录，就会追加进结果表，最后将这个结果表返回给用户。至此就完成了一条SQL查询语句的执行。

InnoDB引擎架构简述

MySQL默认的存储引擎是InnoDB，其架构图如下：

因为确实非常复杂，也不是专门研究数据库，所以不会讲解非常详细，只是简单的提一下InnoDB的架构。

主要包括内存池、后台线程和存储文件。

内存池包括：磁盘缓存、redo log缓存等后台线程包括Master Thread、IO Thread和Pruge Thread 存储文件包括：表结构文件.frm、共享表空间文件ibdata1、独占表空间文件ibd、日志文件redo文件等

缓冲池

Buffer Pool（缓冲池）是主内存的一块区域，由于直接从磁盘读取数据会造成性能瓶颈，InnoDB在访问数据的时候，会将数据页缓存到缓冲池中，从而加快速度。缓冲池的目的就是为了提高数据库的读写性能。

缓冲池会把数据页链接为链表，通过LRU或者其他缓存代替算法来替换掉老的缓存。

对于修改数据的情况，也会先修改缓冲池的数据，然后通过Master Thread刷到磁盘上。

redo log也会先放入缓冲区，然后刷到redo log文件中。

后台线程

Master Thread负责将缓冲池的数据异步刷新到磁盘中，IO Thread负责IO，Purge Thread用户回收已经提交的undo log。

存储文件

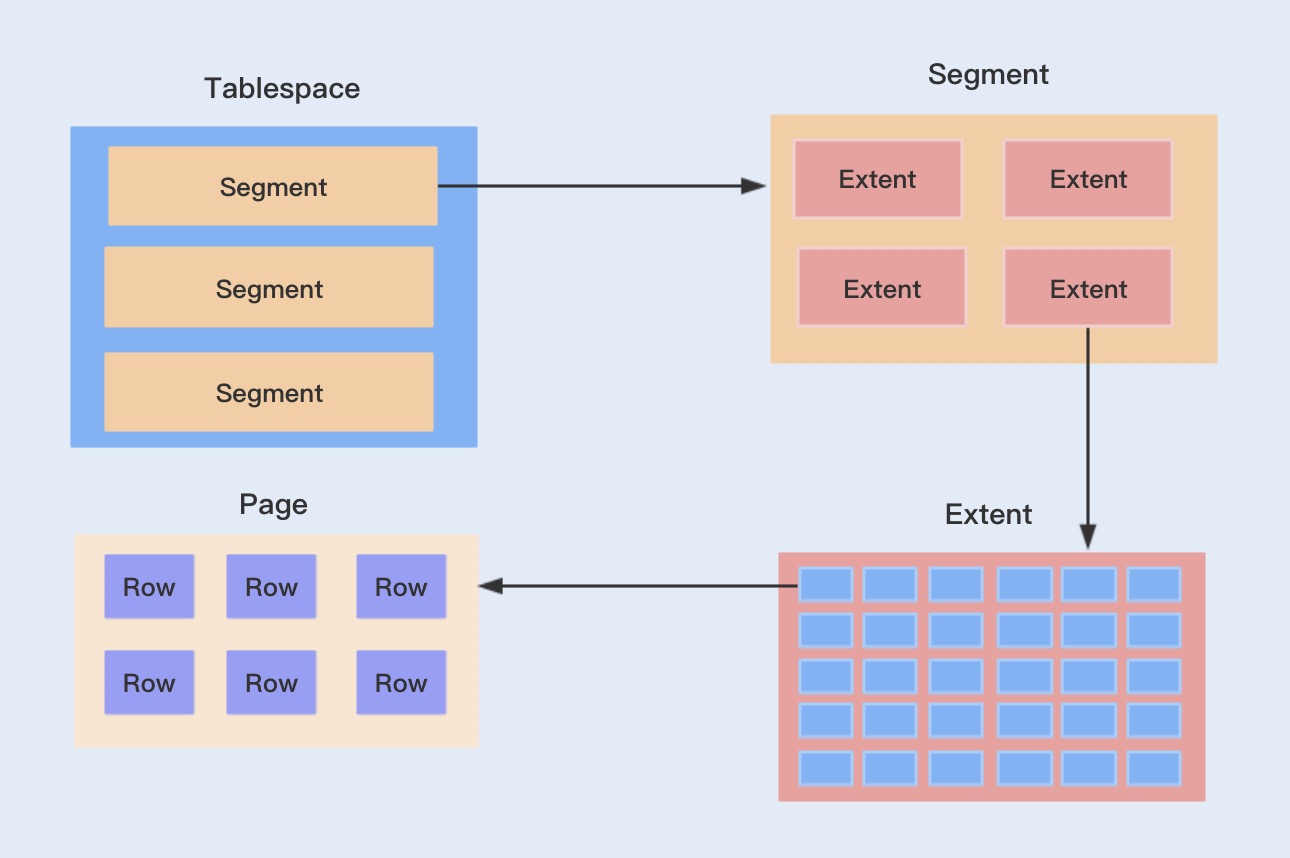

逻辑存储结构从打到小依次是表空间（TableSpace）、段（Segment）、区（Extent）、页（Page）、行（Row）

表空间分为共享表空间（ibdata1）和独占表空间，默认会全部放在共享表空间中，也可以设置innodb_file_per_table = 1来开启独立表空间模式，这一模式下所有的表都有自己的独立空间。

表空间由段组成，段分为数据段、索引段、回滚段等，InnoDB采用B+树作为索引的底层数据结构，B+树的非叶子结点就是索引段，叶子节点就是数据段。

区是表空间的单元结构，每个区的大小是1Mb

页是组成区的最小单元，也是InnoDB磁盘管理的最小大单元，每个页为16Kb

数据按行进行存放，每个页最多允许存放7992行
